Kabeltrasse planen und montieren - Ein Leitfaden

Kabeltrasse planen und montieren - Ein Leitfaden

Wer Kabel verlegt, ohne vorher zu planen, riskiert teure Nacharbeiten, Sicherheitsmängel und eine schlecht wartbare Anlage. Eine durchdachte Planung der Kabeltrasse bildet das Fundament für jedes gelungene Projekt - ob kleiner Einzelauftrag oder komplexe Industrieanlage mit hunderten Metern Trassenführung. Entscheidend ist, von Anfang an alle relevanten Faktoren konsequent im Blick zu behalten.

Anforderungen systematisch erfassen

Zu Beginn stehen Lastanforderungen, Kabelanzahl und Spannweiten im Mittelpunkt. Temperatur, Feuchte und chemische Einflüsse bestimmen, welche Ausführungsart die richtige Wahl ist - ob Kabelrinne, Gitterrinne, Kabelleiter oder Weitspannsystem für größere Spannweiten.

Normen als verbindlicher Rahmen

Alle Installationen müssen nach VDE- und DIN-EN-Normen ausgeführt werden. Erst wenn Montage, Kabeleinzug, Kennzeichnung und Dokumentation vollständig abgeschlossen sind, gilt ein Projekt als professionell umgesetzt. Dieser Leitfaden begleitet Sie Schritt für Schritt durch alle wichtigen Entscheidungen.

Was ist eine Kabeltrasse und wofür wird sie eingesetzt?

Überall dort, wo Maschinen, Server und Steueranlagen miteinander verbunden werden müssen, entsteht schnell ein unübersichtliches Geflecht aus Leitungen. Eine professionell geplante Kabeltrasse schafft hier Ordnung: Sie führt Strom-, Daten- und Steuerleitungen sicher und strukturiert durch Industrieanlagen, Produktionsstätten, Gewerbeobjekte und Rechenzentren.

Mehr als nur Kabelhalterung

Im Gegensatz zu einfachen Kabelschellen oder losen Befestigungen bietet ein Trassensystem ein durchgängiges, normgerechtes Führungssystem. Es schützt Leitungen vor mechanischer Beschädigung, erleichtert Wartungsarbeiten erheblich und ermöglicht nachträgliche Erweiterungen ohne großen Aufwand.

Einsatzbereiche im Überblick

Ob neue Produktionshalle, Umbau eines Rechenzentrums oder Erweiterung einer gewerblichen Anlage - überall dort, wo geordnete und sichere Kabelführung gefragt ist, kommt dieses System zum Einsatz. Die Anforderungen reichen dabei vom überschaubaren Einzelauftrag bis zu komplexen Großprojekten mit ausgedehnter Trassenführung quer durch ganze Gebäude.

Welche Arten der Kabeltrasse gibt es?

Nicht jede Anlage stellt dieselben Anforderungen - und genau deshalb gibt es verschiedene Bauformen. Die richtige Wahl der Kabeltrasse hängt von der Umgebung, der Kabelmenge und den räumlichen Gegebenheiten ab. Ein Überblick über die gängigsten Typen hilft, die passende Lösung zu finden.

Geschlossene und offene Systeme

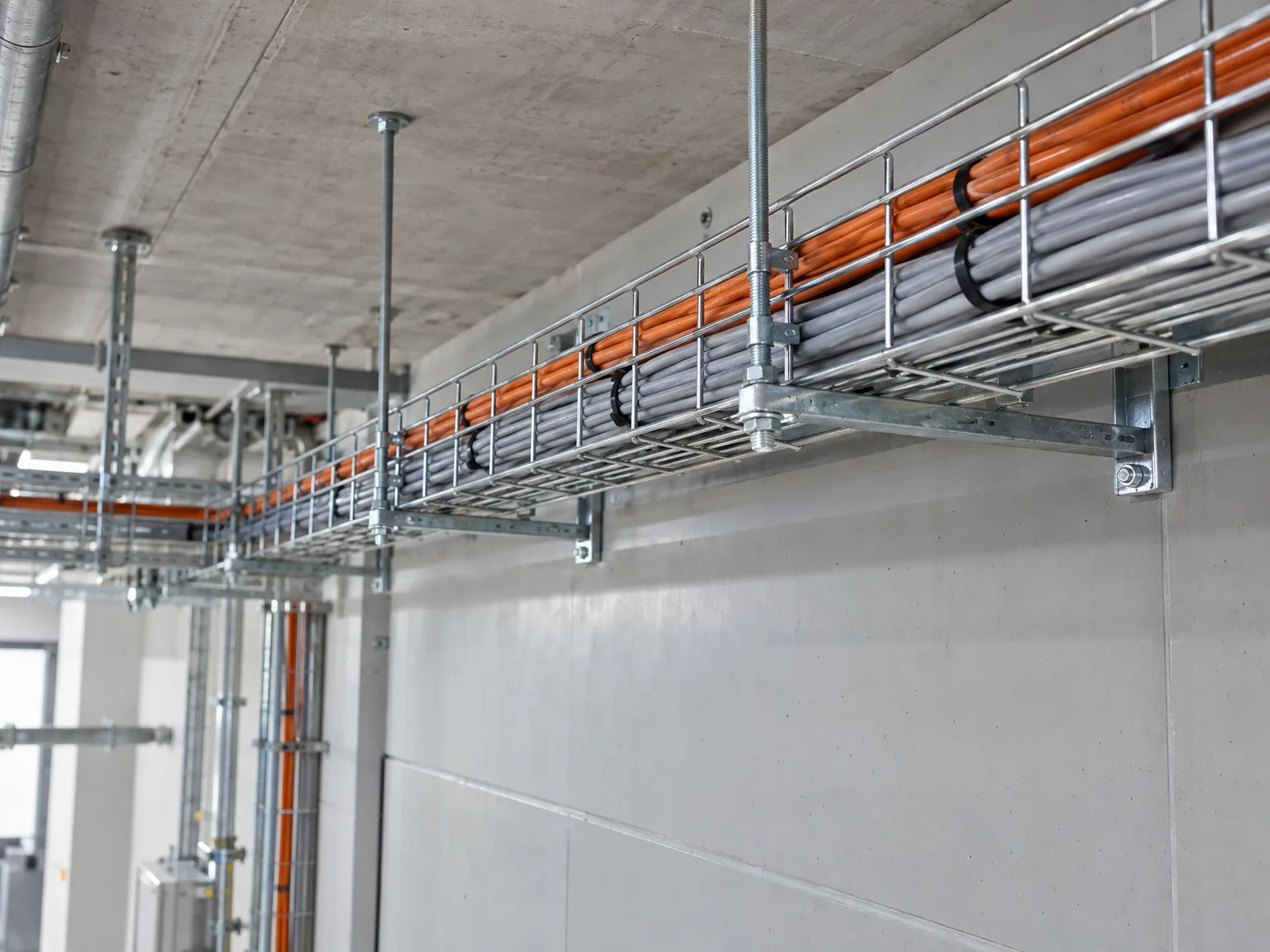

Kabelrinnen sind geschlossene Systeme, die Leitungen zuverlässig vor mechanischen Einflüssen und Verschmutzung schützen. Gitterrinnen hingegen ermöglichen eine natürliche Belüftung - ideal, wenn viele Kabel auf engem Raum verlegt werden und Wärmeableitung eine Rolle spielt.

Leichte Varianten und Sonderlösungen

Für leichtere Installationen eignet sich die Kabelleiter, die mit geringem Materialeinsatz auskommt. Bei größeren Spannweiten ohne zwischenliegende Stützen kommen Weitspannsysteme zum Einsatz. Für vertikale Führung - etwa zwischen Stockwerken - sind speziell ausgelegte Steigetrassen die bevorzugte Lösung.

Die richtige Kabeltrasse auswählen - worauf es ankommt

Nicht jede Kabeltrasse passt zu jedem Einsatzort. Wer ein System auswählt, ohne die tatsächlichen Anforderungen genau zu kennen, riskiert spätere Nachrüstungen oder sogar Sicherheitsmängel. Deshalb lohnt es sich, bereits in der Planungsphase die entscheidenden Faktoren systematisch zu bewerten.

Kabelanzahl und Lastanforderungen prüfen

Zunächst gilt es, die Anzahl der Kabel sowie deren Gesamtgewicht zu ermitteln. Daraus ergibt sich die erforderliche Tragfähigkeit. Weitspannsysteme eignen sich für größere Abstände zwischen den Befestigungspunkten, während Kabelleitern bei geringeren Lasten eine leichte Alternative darstellen.

Umgebungsbedingungen gezielt berücksichtigen

Temperatur, Feuchtigkeit und chemische Exposition beeinflussen die Materialwahl erheblich. In Bereichen mit erhöhtem Belüftungsbedarf empfehlen sich Gitterrinnen, geschlossene Kabelrinnen schützen Leitungen hingegen vor direkten äußeren Einwirkungen. Wer all diese Faktoren frühzeitig einbezieht, legt den Grundstein für eine dauerhaft betriebssichere und wartungsfreundliche Anlage.

Kabeltrasse planen: Lastanforderungen und Spannweiten richtig ermitteln

Bevor die erste Halterung gesetzt wird, entscheidet die sorgfältige Analyse der Lastanforderungen über Erfolg oder Misserfolg. Wie viele Kabel werden verlegt? Wie schwer sind diese insgesamt? Und welche Spannweiten müssen die Träger überbrücken? Wer diese Fragen nicht beantworten kann, riskiert später kostspielige Nacharbeiten.

Kabellast präzise kalkulieren

Jedes Kabel trägt zum Gesamtgewicht bei. Hinzu kommen das Eigengewicht der Trasse sowie mögliche Zusatzlasten durch Wartungsarbeiten oder mechanische Einwirkungen. Eine genaue Kabelbestandsaufnahme - inklusive Reserve für spätere Erweiterungen - ist daher unverzichtbar. Wer diese Grundlage überspringt, plant ins Ungefähre.

Spannweiten sicher dimensionieren

Die Spannweite zwischen den Stützen bestimmt maßgeblich die Durchbiegung unter Last. Je größer der Abstand, desto stabiler muss die Konstruktion ausgelegt sein. Bei der Planung einer Kabeltrasse gilt: Lieber eine Stütze mehr als eine Durchbiegung zu viel - denn eine überlastete Konstruktion gefährdet Kabel, Betrieb und Sicherheit gleichermaßen.

Normen und Vorschriften bei der Kabeltrasse

Wer eine Kabeltrasse plant und installiert, bewegt sich in einem klar geregelten Normengefüge. Die Einhaltung der geltenden VDE-Vorschriften sowie der europäisch harmonisierten DIN-EN-Normen ist keine Option, sondern Pflicht - sowohl für die Betriebssicherheit als auch für die behördliche Abnahme.

VDE und DIN-EN im Überblick

Die wichtigsten Anforderungen betreffen:

• die mechanische Tragfähigkeit und sachgerechte Befestigung der Trasse
• den Korrosionsschutz je nach Umgebungsbedingungen
• die Erdung und den Potenzialausgleich aller metallischen Teile
• die korrekte Kennzeichnung und vollständige Dokumentation der verlegten Leitungen

Abnahme und Rechtssicherheit

Nur normgerecht ausgeführte Installationen bestehen die Prüfung durch zugelassene Stellen. Das schützt Betreiber vor Haftungsrisiken und sichert den störungsfreien Betrieb langfristig ab. Ein qualifizierter Fachbetrieb kennt die aktuellen Anforderungen und setzt sie zuverlässig um.

Materialien und Oberflächen für die Kabeltrasse im Überblick

Der richtige Werkstoff entscheidet maßgeblich über Langlebigkeit und Wartbarkeit. Für Standardbereiche in Innenräumen ohne besondere Belastung ist verzinkter Stahl die bewährte Wahl: wirtschaftlich, robust und für die meisten Industrieumgebungen bestens geeignet. Die Feuerverzinkung schützt zuverlässig vor Korrosion unter normalen Betriebsbedingungen.

Edelstahl für aggressive Umgebungen

Überall dort, wo Feuchtigkeit, Chemikalien oder extreme Temperaturschwankungen auftreten - etwa in der Lebensmittel- oder Chemieindustrie sowie im Außenbereich - empfiehlt sich Edelstahl. Er bietet überlegene Korrosionsbeständigkeit und bleibt dauerhaft pflegeleicht, ohne an Stabilität einzubüßen.

Aluminium und Kunststoff als Alternativen

Aluminium überzeugt durch geringes Gewicht bei guter Tragfähigkeit - ideal, wenn konstruktive Gewichtsbeschränkungen gelten. Kunststofftrassen eignen sich besonders für elektromagnetisch sensible Bereiche, da sie elektrisch nicht leitend sind. Bei der Planung einer Kabeltrasse sollte die Werkstoffwahl stets konsequent auf die tatsächlichen Umgebungsbedingungen abgestimmt werden.

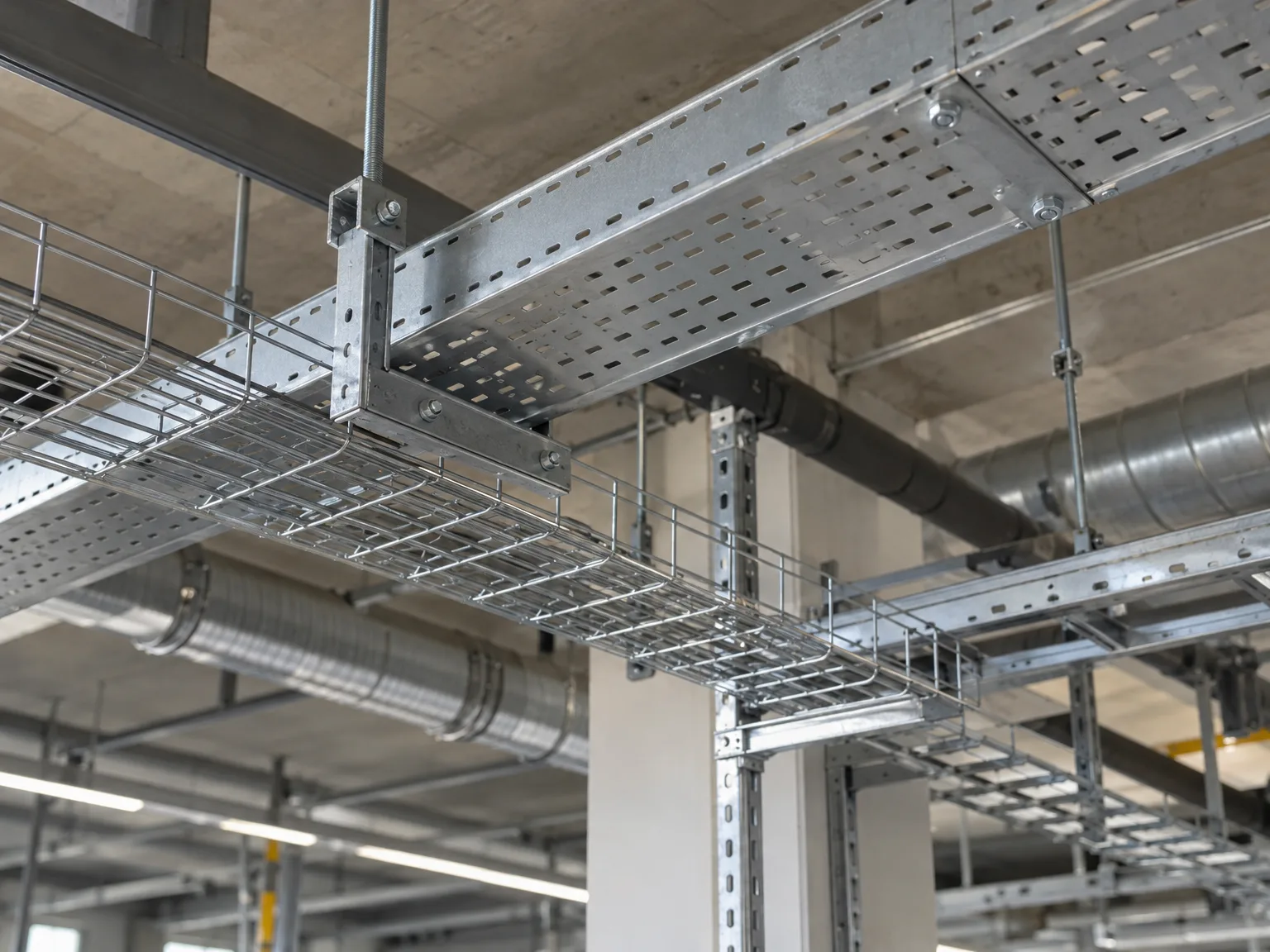

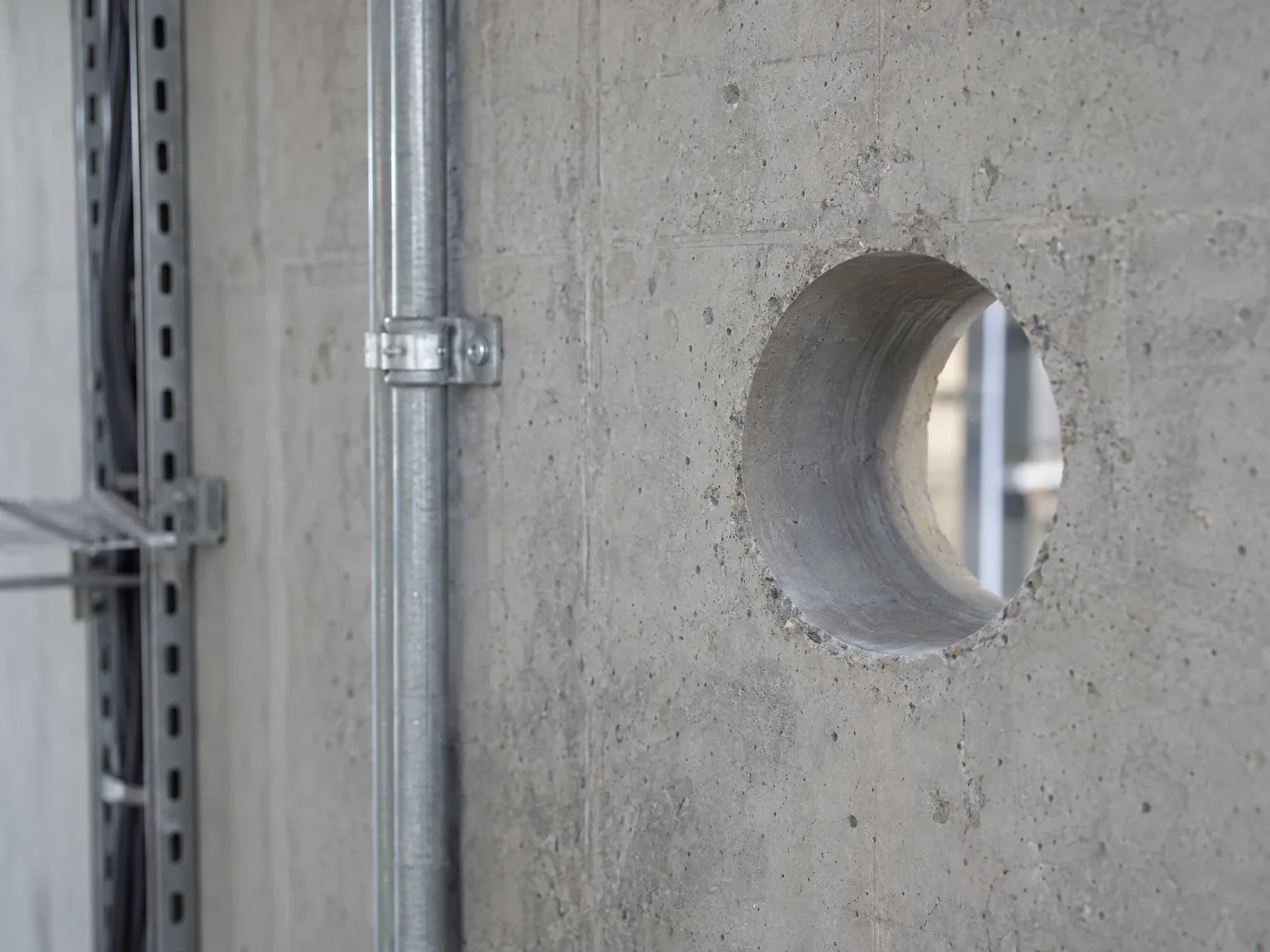

Schritt für Schritt: Kabeltrasse montieren

Eine durchdachte Montagereihenfolge entscheidet darüber, ob das Ergebnis dauerhaft stabil bleibt oder spätere Nachbesserungen nötig werden. Wer systematisch vorgeht, spart Zeit und vermeidet typische Fehler.

Vorbereitung und Befestigungsplanung

Vor der eigentlichen Montage stehen Aufmaß, Lastberechnung und die Auswahl geeigneter Dübel sowie Hänger. Wandmaterial, Deckenkonstruktion und das geplante Kabelgewicht bestimmen, welche Befestigungsmittel zum Einsatz kommen. Markierungen auf der Montagefläche schaffen die Grundlage für eine geradlinige Trassenführung.

Montage der Kabeltrasse Schritt für Schritt

Die eigentliche Montage folgt einem klaren Ablauf:

• Dübel und Tragkonstruktion setzen - dabei auf Flucht und Niveau achten
• Trassensegmente einlegen und untereinander verbinden
• Verbinder und Winkelstücke sicher verschrauben
• Kabel einlegen, bündeln und beschriften
• Abschließende Ausrichtung und Sichtprüfung durchführen

Jeder Schritt baut auf dem vorherigen auf - Abweichungen früh zu korrigieren ist deutlich einfacher als nachträglich die gesamte Strecke neu auszurichten.

Kabel in der Kabeltrasse verlegen und einziehen

Sobald die Trasse montiert ist, beginnt die eigentliche Arbeit: das fachgerechte Einziehen und Verlegen der Leitungen. Dabei entscheidet die Sorgfalt in dieser Phase maßgeblich über die langfristige Betriebssicherheit der gesamten Anlage. Kabel dürfen weder geknickt noch übermäßig gespannt werden - der zulässige Biegeradius jedes Leitungstyps muss stets eingehalten werden.

H3: Zugkräfte gleichmäßig verteilen

Beim Einziehen längerer Kabelabschnitte empfiehlt sich der Einsatz von Kabelziehstrümpfen und Gleitpaste. So lassen sich Zugkräfte kontrolliert einsetzen und mechanische Beschädigungen an der Isolierung zuverlässig vermeiden. In der Kabeltrasse sind außerdem ausreichend Zugentlastungen und Befestigungsschellen vorzusehen, damit die Kabel dauerhaft sicher liegen.

H3: Kennzeichnung und Dokumentation nicht vergessen

Verlegte Leitungen werden abschließend sorgfältig sortiert, gebündelt und eindeutig beschriftet. Eine vollständige Dokumentation aller Kabelwege erleichtert spätere Wartungs- und Instandhaltungsarbeiten erheblich - und bildet die unverzichtbare Grundlage für einen dauerhaft störungsfreien Betrieb der gesamten Anlage.

Kennzeichnung und Dokumentation der Kabeltrasse

Wer Kabel ohne Kennzeichnung verlegt, schafft sich Probleme für die Zukunft. Eine vollständige Beschriftung jedes einzelnen Kabels - mit Stromkreis, Zielort und Leitungstyp - sorgt dafür, dass Techniker bei Wartungsarbeiten oder Störungen sofort den richtigen Ansatzpunkt finden. Das spart Zeit, vermeidet Fehler und reduziert Stillstandzeiten spürbar. Farb- und Klebebandmarkierungen, Kabelbinder mit Beschriftungsfeld oder gedruckte Etiketten sind dabei bewährte Mittel.

Trassenplan als unverzichtbares Dokument

Die Dokumentation der Kabeltrasse umfasst idealerweise maßstabsgetreue Bestandspläne, Kabelverlegepläne sowie eine vollständige Kabelliste mit allen relevanten Angaben zu Typ, Länge und Querschnitt. Dieses Paket bildet die Grundlage für jede spätere Erweiterung oder Änderung der Anlage - und ist häufig Pflicht bei behördlichen Prüfungen oder Abnahmen.

Normen konsequent einhalten

Nach VDE- und DIN-EN-Normen sind bestimmte Kennzeichnungsanforderungen verbindlich. Wer diese von Anfang an konsequent umsetzt, vermeidet aufwendige Nachbesserungen und stellt sicher, dass die gesamte Installation langfristig sicher, prüfbar und wartbar bleibt.

Kabeltrasse in besonderen Umgebungen - Feuchte, Hitze, Chemikalien

Nicht jede Umgebung ist eine leichte Aufgabe für Kabelinstallationen. Wo Feuchtigkeit kondensiert, Temperaturen extrem schwanken oder Chemikalien in der Luft liegen, entscheiden die richtigen Materialien über Ausfallsicherheit und Lebensdauer der gesamten Anlage.

Feuchte und Korrosion gezielt ausschließen

In Nassräumen, Kläranlagen oder Lebensmittelbetrieben sind verzinkte oder edelstahlbasierte Systeme sowie spezielle Kunststoffausführungen erste Wahl. Offene Gitterrinnen fördern die Belüftung und verhindern Staunässe - ein entscheidender Vorteil gegenüber vollständig geschlossenen Varianten.

Hitze, Kälte und Chemikalien beachten

Bei hohen Betriebstemperaturen oder in Kältelagern muss die Kabeltrasse thermisch belastbar sein; Kunststoffkomponenten verlieren unter extremer Dauerhitze ihre Formstabilität. In chemisch aggressiver Atmosphäre - etwa in der Galvanik oder Pharmaindustrie - schützen beschichtete Stahlsysteme oder vollständig aus Kunststoff gefertigte Ausführungen zuverlässig vor Korrosion und Materialabbau. Eine falsche Werkstoffwahl bleibt selten ohne Folgen: Sie zieht aufwendige Sanierungen und ungeplante Betriebsunterbrechungen nach sich.

Häufige Fehler bei der Kabeltrasse und wie man sie vermeidet

Planungsfehler bei der Kabeltrasse lassen sich meist auf drei Grundprobleme zurückführen: zu knapp kalkulierte Traglasten, fehlende Trennstege und mangelhafte Erdung. Wer diese Schwachstellen frühzeitig erkennt, vermeidet teure Nacharbeiten und gefährliche Situationen im laufenden Betrieb.

Traglasten und Kabelordnung

Viele Installationen scheitern daran, dass spätere Erweiterungen nicht eingeplant wurden. Typische Fehler im Überblick:

• Traglastreserven zu gering angesetzt, sodass Nachrüstungen die Konstruktion überlasten
• Energie- und Datenkabel ohne Trennstege verlegt, was elektromagnetische Störungen verursacht
• Kabel ohne Kennzeichnung eingebaut, was spätere Wartungsarbeiten erheblich erschwert

Erdung und Dokumentation sicherstellen

Eine mangelhafte Erdung stellt ein ernstes Sicherheitsrisiko dar und verstößt gegen VDE- und DIN-EN-Normen. Ebenso fehlt nach der Montage häufig eine vollständige Dokumentation - dabei ist sie für spätere Erweiterungen und einen störungsfreien Betrieb unverzichtbar.

Wartung und Inspektion der Kabeltrasse im laufenden Betrieb

Eine gut geplante Anlage ist nur so sicher wie ihre regelmäßige Pflege. Sichtprüfungen im laufenden Betrieb decken schleichende Schäden auf, bevor sie zu ernsthaften Problemen werden. Besonders Korrosion an Metallbauteilen, mechanische Verformungen durch Überlast sowie schadhafte Kabelisolierungen sollten systematisch erfasst, protokolliert und zeitnah behoben werden. So bleibt die Betriebssicherheit der gesamten Anlage dauerhaft gewährleistet.

Korrosion und mechanische Schäden

Feuchte Umgebungen oder chemische Einflüsse beschleunigen den Korrosionsprozess an Stahl- und Aluminiumkomponenten erheblich. Regelmäßige Kontrollen - idealerweise nach einem festen Wartungsplan - ermöglichen einen gezielten Austausch betroffener Bauteile, bevor strukturelle Schäden entstehen. Auch mechanische Verformungen durch unerwartete Lastveränderungen lassen sich so frühzeitig erkennen.

Überfüllung und Kabelpflege

Eine überfüllte Kabeltrasse erschwert nicht nur spätere Wartungsarbeiten, sondern beeinträchtigt auch die Wärmeabfuhr der Kabel. Wer Belegung und Kennzeichnung konsequent auf dem aktuellen Stand hält, spart bei künftigen Erweiterungen und Fehlersuchen erheblichen Aufwand - und sorgt gleichzeitig für klare Verhältnisse bei Prüfungen und Audits.
